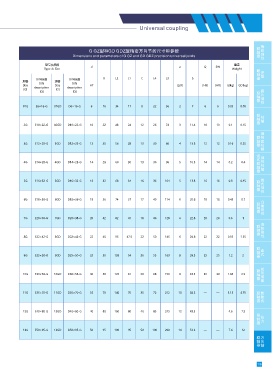

P. 110
Universal coupling
型号及规格 重量
d a Q SW
Type & Size Weight
DIN标准 DIN标准 D L2 L1 C L4 L3 b
规格 规格
DIN DIN
Size Size H7 [js9] [H8] [H8] G[kg] GD[kg]
description description
[G] [G]
[G] [G]
01G E6×16-G 01GD D6×16-G 6 16 34 17 8 22 56 2 7 6 6 0.05 0.08
2G E10×22-G 02GD D10×22-G 10 22 48 24 12 26 74 3 11.4 10 10 0.1 0.15
3G E12×25-G 3GD D12×25-G 12 25 56 28 13 30 86 4 13.8 12 12 0.16 0.25
4G E14×28-G 4GD D14×28-G 14 28 60 30 13 36 96 5 16.3 14 14 0.2 0.4
5G E16×32-G 5GD D16×32-G 16 32 68 34 16 36 104 5 13.8 16 16 0.3 0.45
6G E18×36-G 6GD D18×36-G 18 36 74 37 17 40 114 6 20.8 18 18 0.45 0.7
7G E20×38-G 7GD D20×38-G 20 42 82 41 18 46 128 6 22.8 20 20 0.6 1
8G E22×42-G 8GD D22×42-G 22 45 95 47.5 22 50 145 6 24.8 22 22 0.95 1.55
9G E25×50-G 9GD D25×50-G 25 50 108 54 26 55 163 8 28.3 25 25 1.2 2
10G E30×58-G 10GD D30×58-G 30 58 122 61 29 68 190 8 33.3 30 30 1.85 2.9
11G E35×70-G 11GD D35×70-G 35 70 140 70 35 72 212 10 38.3 — — 3.15 4.75
12G E40×80-G 12GD D40×80-G 40 80 160 80 40 85 245 12 43.3 — — 4.6 7.2
13G E50×95-G 13GD D50×95-G 50 95 190 95 50 100 290 14 53.3 — — 7.6 12
