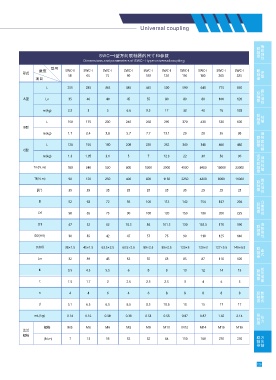

Page 120 - China WGT Coupling products wgt.asia wgt.net.cn

SWC-I SWC-I SWC-I SWC-I SWC-I SWC-I SWC-I SWC-I SWC-I SWC-I
形式
58 65 75 90 100 120 150 180 200 225

L 255 285 335 385 445 500 590 640 775 860

A型 Lv 35 40 40 45 55 80 80 80 100 120

m(kg) 2.2 3 5 6.6 9.5 17 32 40 76 128

L 150 175 200 240 260 295 370 430 530 600
B型
m(kg) 1.7 2.4 3.8 5.7 7.7 13.1 23 28 55 98

L 128 156 180 208 220 252 340 348 440 480
C型
m(kg) 1.3 1.95 3.1 5 7 12.3 22 30 56 96

Tn(N.m) 180 240 500 800 1200 2300 4500 8400 16000 22000

Tf(N.m) 90 120 250 400 600 1150 2250 4200 8000 11000

β(°) 35 35 35 35 35 35 35 25 25 25

D 52 63 72 92 100 112 142 154 187 204

Df 58 65 75 90 100 120 150 180 200 225

D1 47 52 62 74.5 84 101.5 130 155.5 170 196

D2(H9) 30 35 42 47 57 75 90 110 125 140

D3Xδ 38×1.5 45×1.5 63.5×2.5 63.5×2.5 89×2.5 89×2.5 120×3 120×3 127×5.5 140×6.5

Lm 32 39 45 52 55 63 85 87 110 120

K 3.5 4.5 5.5 6 8 8 10 12 14 15

t 1.5 1.7 2 2.5 2.5 2.5 3 4 4 5

n 4 4 6 4 6 8 8 8 8 8

d 5.1 6.5 6.5 8.5 8.5 10.5 13 15 17 17

mL(kg) 0.14 0.16 0.38 0.38 0.53 0.53 0.87 0.87 1.65 2.14

规格 M5 M6 M6 M8 M8 M10 M12 M14 M16 M16
法兰
螺栓
（N.m) 7 13 13 32 32 64 110 180 270 270
