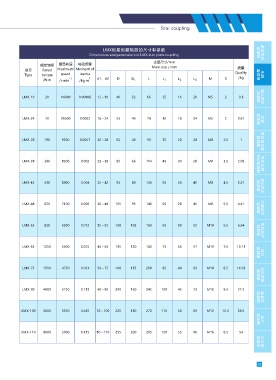

Dimensions and parameters of LMX star plum coupling
主要尺寸/mm
额定转矩 最高转速 转动惯量 Main size / mm
型号 Rated Maximum Moment of 质量
Type torque speed inertia Quality
-1 2 d1、d2 D L M S /kg
/N·m /r·min /kg·m D 1 L 1 L 2 L 3

LMX-19 20 14000 0.00008 12～19 40 32 66 25 16 20 M5 2 0.3

LMX-24 70 10600 0.0002 16～24 55 40 78 30 18 24 M5 2 0.61

LMX-28 190 9500 0.0007 20～28 65 48 90 35 20 28 M8 2.5 1

LMX-38 380 8500 0.002 22～38 80 66 114 45 24 28 M8 3.5 2.08

LMX-42 530 8000 0.004 25～42 95 80 126 50 26 40 M8 4.5 3.21

LMX-48 620 7100 0.006 30～48 105 95 140 56 28 45 M8 5.5 4.41

LMX-55 820 6300 0.012 35～55 120 105 160 65 30 52 M10 6.5 6.64

LMX-65 1250 5600 0.025 45～65 135 120 185 75 35 57 M10 7.5 10.13

LMX-75 1950 4750 0.054 50～75 160 135 210 85 40 63 M10 8.5 16.03

LMX-90 4800 3750 0.139 60～90 200 160 245 100 45 72 M12 9.5 27.5

LMX-100 6800 3350 0.245 70～100 225 180 270 110 50 89 M12 10.5 38.5

LMX-110 8000 3000 0.435 80～110 255 200 295 120 55 96 M16 6.5 54
