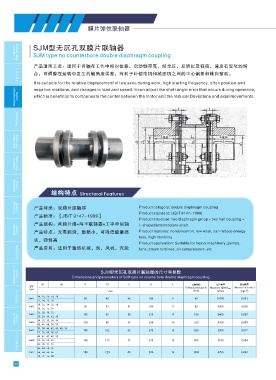

Page 23 - China WGT Coupling products wgt.asia wgt.net.cn

结构特点 Structural Features

Dimensions and parameters of SJM type no counterbore double diaphragm coupling
d1 d2 D D1 L L1 t 公称扭矩 最大转速 转动惯量
型号
Type TnNominal torque Tn Maximum speedn max IMoment of inertia I
2
mm （N˙m） （r/min） （Kg˙m ）
14、16、18、19、20
SJM 1 80 48 46 180 9 40 10700 0.001
22、24、25、28
20、22、24、25、28
SJM 2 92 57 51 190 9 63 9300 0.002
30、32、35、38
25、28、30、32
SJM 3 102 67 56 215 12 100 8400 0.003
35、38、40、42、45
30、32、35、38、40
SJM 4 128 85 55 230 12 250 6700 0.009
42、45、48、50、55
35、38、40、42、45、48、50
SJM 5 145 102 65 275 15 500 5900 0.017
55、56、60、63、65
40、42、45、48、50
SJM 6 55、56、60、63 168 117 75 315 15 800 5100 0.034
65、70、71、75
45、48、50、55
SJM 7 56、60、63、65 180 129 80 330 15 1000 4750 0.053
70、71、75、80
