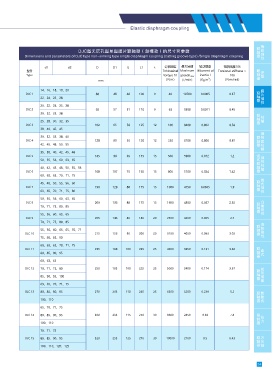

Page 28 - China WGT Coupling products wgt.asia wgt.net.cn

d1 d2 D D1 L L1 t 公称扭矩 最大转速 转动惯量 扭转刚度106
型号 TnNominal Maximum IMoment of Torsional stiffness ×
Type torque Tn speedn max inertia I 106
2
mm （N˙m） （r/min） （Kg˙m ） （N·m/rad）
14、16、18、19、20
DJC 1 80 48 46 100 9 40 10700 0.0005 0.37
22、24、25、28
20、22、24、25、28
DJC 2 92 57 51 110 9 63 9300 0.0011 0.45
30、32、35、38
25、28、30、32、35
DJC 3 102 65 56 125 12 100 8400 0.002 0.56
38、40、42、45

30、32、35、38、40
DJC 4 128 80 55 120 12 250 6700 0.006 0.81
42、45、48、50、55
35、38、40、42、45、48
DJC 5 145 90 65 145 15 500 5900 0.012 1.2
50、55、56、60、63、65
40、42、45、48、50、55、56
DJC 6 168 107 75 165 15 800 5100 0.024 1.42
60、63、65、70、71、75

45、48、50、55、56、60
DJC 7 190 128 80 175 15 1000 4750 0.0365 1.9
63、65、70、71、75、80
50、55、56、60、63、65
DJC 8 200 135 80 175 15 1600 4300 0.057 2.35
70、71、75、80、85
55、56、60、63、65
DJC 9 205 146 80 180 20 2500 4200 0.065 2.7
70、71、75、80、85
55、56、60、63、65、70、71
DJC 10 215 156 90 200 20 3150 4000 0.083 3.02
75、80、85、90
60、63、65、70、71、75
DJC 11 235 168 100 225 25 4000 3650 0.131 3.46
80、85、90、95
60、63、65
DJC 12 70、71、75、80 250 183 100 225 25 5000 3400 0.174 3.67
85、90、95、100
63、65、70、71、75

DJC 13 80、85、90、95 270 203 110 245 25 6300 3200 0.239 5.2
100、110
65、70、71、75
DJC 14 80、85、90、95 300 233 115 250 30 8000 2850 0.38 7.8
100、110
70、71、75
DJC 15 80、85、90、95 320 253 125 270 30 10000 2700 0.5 8.43

100、110、120、125
