结构特点 Structural Features

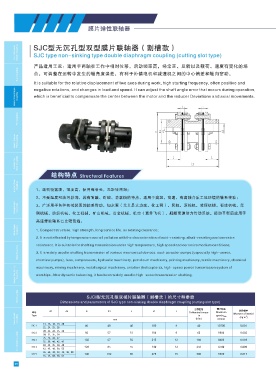

Dimensions and parameters of SJC type non-sinking double diaphragm coupling (cutting slot type)
公称扭矩 最大转速
d1 d2 D D1 L L1 t 转动惯量
型号 TnNominal torque Maximum IMoment of inertia I
Type Tn speedn max （Kg˙m ）
2
mm （N˙m） （r/min）
14、16、18、19、20
SJC 1 80 48 46 180 9 40 10700 0.001
22、24、25、28
20、22、24、25、28
SJC 2 92 57 51 190 9 63 9300 0.002
30、32、35、38
25、28、30、32
SJC 3 102 67 56 215 12 100 8400 0.003
35、38、40、42、45
30、32、35、38、40
SJC 4 128 85 55 230 12 250 6700 0.009
42、45、48、50、55
35、38、40、42、45、48、50
SJC 5 145 102 65 275 15 500 5900 0.017
55、56、60、63、65
