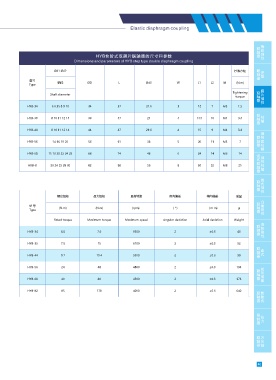

Page 34 - China WGT Coupling products wgt.asia wgt.net.cn

Ød1 Ød2 拧紧力矩

型号
轴径 ØD L Ød3 W L1 L2 M (N.m)
Type
Tightening
Shaft diameter
torque
HYB-34 6 6.35 8 9 10 34 37 21.6 3 12 7 M3 1.5

HYB-39 8 10 11 12 14 39 47 24 4 14.5 10 M4 3.4

HYB-44 8 10 11 12 14 44 47 29.6 4 15 9 M4 3.4

HYB-56 14 16 19 20 56 61 38 5 20 11 M5 7

HYB-68 15 19 20 22 24 25 68 74 48 6 24 14 M6 14

HYB-8 20 24 25 28 30 82 98 56 8 30 22 M8 25

额定扭矩 最大扭矩 最高转速 角向偏差 轴向偏差 重量

型 号
(N.m) (N.m) (rpm) （ º） （m m) g
Type
Rated torque Maximum torque Maximum speed Angular deviation Axial deviation Weight

HYB-34 3.8 7.6 9500 2 ±0.3 46

HYB-39 7.5 15 6100 2 ±0.3 52

HYB-44 9.7 19.4 5500 2 ±0.3 98

HYB-56 24 48 4800 2 ±0.3 194

HYB-68 40 80 4500 2 ±0.3 376

HYB-82 85 170 4000 2 ±0.3 640
