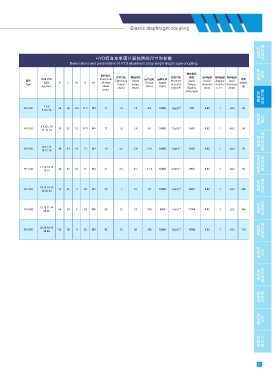

Page 36 - China WGT Coupling products wgt.asia wgt.net.cn

静态扭矩
钢片内孔
∅d1 ∅d2 Inner hole 拧紧力矩 额定扭矩 最大扭矩 最高转速 惯性力矩 刚性 径向偏差 角向偏差 轴向偏差 重量
型号 Tightening Rated Moment Static Radial Angular Axial
Type 孔径 D L W L1 M of steel torque torque Torque Speed of inertia Torque deviation deviatio deviation weight
Aperture sheet （N.m） （N.m） （N.m） （rpm） （Kg*m²） Rigidity （mm） n（°） （mm） （g）
（mm）
（N*m/rad）
5 6 8
HY-D26 26 26 2.5 11.5 M3 11 1.5 1.4 2.8 10000 1.8x10 -6 690 0.02 1 ±0.2 24
9.525 10

8 9.525 10
HY-D34 34 32 3.1 14.11 M4 17 1.5 2.8 5.6 10000 7.2x10 -6 1650 0.02 1 ±0.2 46
11 12 14

10 11 12
HY-D39 39 34 4.1 15 M4 19 2.5 5.8 11.6 10000 1.8x10 -5 2500 0.02 1 ±0.2 78
14 15 16

11 12 14 15
HY-D44 44 35 4.5 15 M4 21 2.5 8.7 17.4 10000 2.5x10 -5 2900 0.02 1 ±0.2 96
16 19

14 15 16 19
HY-D56 56 45 5 20 M5 29 7 25 50 10000 1.0x10 -4 8400 0.02 1 ±0.2 206
20 22 24

19 20 22 24
HY-D68 68 54 6 24 M6 39 12 55 110 9000 1.9x10 -4 11500 0.02 1 ±0.2 366
30 35

24 28 30 35
HY-D82 82 68 8 30 M8 43 16 80 160 10000 7.0x10 -3 14500 0.02 1 ±0.2 710
38 40
