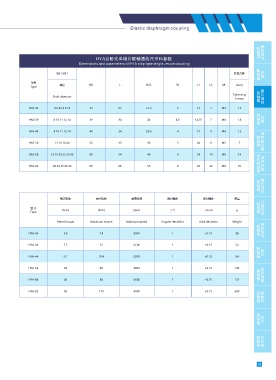

P. 32
Ød1 Ød2 拧紧力矩
型号
轴径 ØD L Ød3 W L1 L2 M (N.m)
Type
Tightening
Shaft diameter
torque
HYA-34 6 6.35 8 9 10 34 27 21.6 3 12 7 M3 1.5
HYA-39 8 10 11 12 14 39 34 24 4.5 14.75 7 M4 1.5
HYA-44 8 10 11 12 14 44 34 29.6 4 15 9 M4 1.5
HYA-56 14 16 19 20 56 45 38 5 20 11 M5 7
HYA-68 15 19 20 22 24 25 68 54 46 6 24 14 M6 14
HYA-82 20 24 25 28 30 82 68 56 8 30 22 M8 25
额定扭矩 最大扭矩 最高转速 角向偏差 轴向偏差 重量
型 号
(N.m) (N.m) (rpm) （ º） （m m) g
Type
Rated torque Maximum torque Maximum speed Angular deviation Axial deviation Weight
HYA-34 3.8 7.6 9500 1 ±0.15 38
HYA-39 7.5 15 6100 1 ±0.15 52
HYA-44 9.7 19.4 5500 1 ±0.15 84
HYA-56 24 48 4800 1 ±0.15 132
HYA-68 40 80 4500 1 ±0.15 232
HYA-82 85 170 4000 1 ±0.15 420
