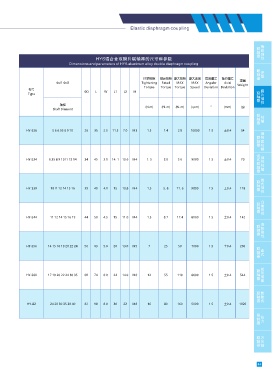

Page 38 - China WGT Coupling products wgt.asia wgt.net.cn

拧紧扭矩 额定扭矩 最大扭矩 最大速度 角度偏差 轴向偏差
重量
Φd1 Φd2 Tightening Rated MAX MAX Angular Axial
Torque Torque Torque Speed Deviation Deviation Weight
型号
Type ΦD L W L1 L2 M

轴径
(N.m) (N. m) (N. m) (rpm) ° (mm) (g)
Shaft Diament

HY-S26 5 6 6.35 8 9 10 26 35 2.5 11.5 7.0 M3 1.5 1.4 2.8 10000 1.5 土0.4 34

HY-S34 6.35 8 9 10 l1 12 14 34 45 3.1 14. 1 10.6 M4 1. 5 2.8 5.6 9000 1.5 土0.4 70

HY-S39 10 l1 12 14 15 16 39 49 4.1 15 10.8 M4 1.5 5. 8 11. 6 9000 1.5 土0.4 118

HY-S44 11 12 14 15 16 19 44 50 4.5 15 11.0 M4 1.5 8.7 17.4 8000 1.5 土0.4 142

HY-S56 14 15 16 19 20 22 24 56 63 5.0 20 13.0 M5 7 25 50 7000 1.5 土0.4 296

HY-S68 17 19 20 22 24 30 35 68 74 6.0 24 14.0 M6 12 55 110 6000 1.5 土0.4 544

HY-82 24 28 30 35 38 40 82 98 8.0 30 22 M8 16 80 160 5000 1.5 土0.4 1020
