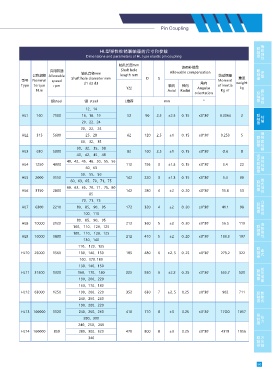

Page 44 - China WGT Coupling products wgt.asia wgt.net.cn

轴孔长度mm
许用补偿量
许用转速 Shaft hole
轴孔直径mm Allowable compensation
公称扭矩 Allowable length mm 转动惯量
Shaft hole diameter mm D S 重量
型号 Nominal speed Moment weight
Type torque rpm d1 d2 d3 轴向 径向 角向 of inertia kg
N.m Y型 Axial Radial Angular Kg ㎡
orientation
钢steel 钢 steel L推荐 mm °
12、14
HL1 160 7100 16、18、19 52 90 2.5 ±2.5 0. 15 ≤0°30′ 0.0064 2
20、22、24
20、 22、 24
HL2 315 5600 25、28 62 120 2.5 ±1 0. 15 ≤0°30′ 0.253 5
30、 32、 35
30、 32、 35、 38
HL3 630 5000 82 160 2.5 ±1 0. 15 ≤0°30′ O.6 8
40、 42、 45、 48
40、42、45、48、50、55、56
HL4 1250 4000 112 195 3 ±1.5 0. 15 ≤0°30′ 3.4 22
60、63
50、 55、 56
HL5 2000 3550 142 220 3 ±1.3 0. 15 ≤0°30′ 5.4 30
60、63、65、70、71、75
60、63、65、70、71、75、80
HL6 3150 2800 142 280 4 ±2 0. 20 ≤0°30′ 15.6 53
85
70、71、75
HL7 6300 2210 80、 85、 90、 95 172 320 4 ±2 0. 20 ≤0°30′ 41.1 98
100、110
80、 85、 90、 95
HL8 10000 2120 212 360 5 ±2 0. 20 ≤0°30′ 56.5 119
100、 110、 120、125
100、 110、 120、125
HL9 16000 1800 212 410 5 ±2 0. 20 ≤0°30′ 133.3 197
130、140
110、 120、125
HL10 25000 1560 130、140、150 185 480 6 ±2. 5 0. 25 ≤0°30′ 273.2 322
160、170. 180
130、140、150
HL11 31500 1320 160、 170、 180 225 550 6 ±2.2 0. 25 ≤0°30′ 555.7 520
190、200、220
160、170、180
HL12 63000 1250 190、200、220 352 630 7 ±2. 5 0.25 ≤0°30′ 902 711
240、250、260
190、200、220
HL13 100000 1120 240、250、260 410 710 8 ±3 0.25 ≤0°30′ 17OO 1057
280、300
240、250、 260
HL14 160000 850 280、300、320 470 800 8 ±3 0.25 ≤0°30′ 4318 1956
340
