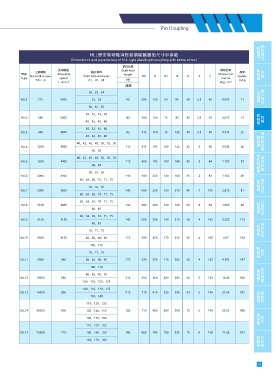

轴孔长度
许用转速 Shaft hole 转动惯量
公称转矩 轴孔直径 质量
型号 Allowable length Moment of
Nominal torque Shaft hole diameter D0 D D1 B b S C Quality
Type speed inertia
T/N・m d1、d2、d3 Y型 m/kg
r・min-2 l/kg • m2
L推荐
20、22、24
HLL1 315 5600 25、28 62 200 120 55 85 28 2.5 42 0.055 11
30、32、35
30、32、35、38
HLL2 630 5000 82 200 160 75 85 36 2.5 40 0.072 14
40、42、45、48
30、32、35、38
HLL3 630 1900 82 315 160 75 132 36 2.5 66 0.313 25
40、42、45、48
40、42、45、48、50、55、56
HLL4 1250 1900 112 315 195 100 132 45 3 66 0.504 40
60、63
40、42、45、48、50、55、56
HLL5 1250 1400 112 400 195 100 168 45 3 84 1.192 59
60、63
50、55、56
HLL6 2000 1400 142 400 220 120 168 45 3 84 1.402 69
60、63、65、70、71、75
50、55、56
HLL7 2000 1200 142 500 220 120 210 45 3 105 2.872 91
60、63、65、70、71、75
60、63、65、70、71、75
HLL8 3150 1400 142 400 280 140 168 56 4 84 1.800 88
80、85
60、63、65、70、71、75
HLL9 3150 1120 142 500 280 140 210 56 4 106 3.582 113
80、85
70、71、75
HLL10 6300 1120 80、85、90、95 172 500 320 170 210 56 4 106 4.97 156
100、110
70、71、75
HLL11 6300 960 80、85、90、95 172 630 320 170 265 56 4 132 9.392 187
100、110
80、85、90、95
HLL12 10000 960 212 630 360 200 265 56 5 132 16.43 326
100、110、120、125
100、110、120、125
HLL13 16000 800 212 710 410 230 298 63 5 149 21.66 337
130、140
110、120、125
HLL14 25000 800 130、140、150 185 710 480 280 298 75 6 149 29.55 458
160、170、180
110、120、125
HLL15 25000 710 130、140、150 185 800 480 280 335 75 6 168 41.06 504
160、170、180
