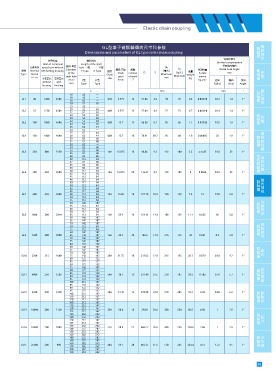

Elastic chain coupling

许用补偿量
许用转速 轴孔长度
Limrted compensation
Limited rotational Length of the shaft 径向铀向角向
公称扭矩 speed rpm without 轴孔 直径 hole Y型 J1型 Dk
型号 Nomnai Mh hotting housing Diameter Y Type J1 Type 链号 链条 节矩 齿数 （最大） Lk 重量 转动惯量 Radial Axial Angle
Type torson of the Chain Chain number D S Maximum （最大） weight Rotate mm
N・m shaft hole pitch of teeth mm Maximum inertia
不装罩壳 安装罩壳 d1 d2 Y型 J1型 size P mm Z kg kg.cm2 径向 轴向 角向
without with
mm Type Type Radial Axial Angle
housing housing
L mm mm °
16 42 一
18 42 一
GL1 40 1400 4500 06B 9.525 14 51.06 4.9 70 70 0.4 0.0O010 0.19 1.4 1°
18 42 一
20 52 38
19 42 -
20 52 38
GL2 63 1250 4500 06B 9.525 16 57.08 4.9 75 75 0.7 0.0O020 0.19 1.4 1°
22 52 38
24 52 38
20 52 38
22 52 30
GL3 100 1000 4000 08B 12.7 14 68 88 6.7 85 80 1.1 0.0O038 0.25 1.9 1°
24 52 38
25 62 44
24 52 一
25 62 44
GL4 160 1000 4000 28 62 44 08B 12.7 16 76.91 69.7 95 88 1.8 0.00066 25 1.9 1°
30 82 60
32 82 60
28 62 一
30 82 60
32 82 60
GL5 250 800 3150 10A 15.875 16 94.46 9.2 112 100 3.2 o.oo25 0.32 23 1°
35 82 60
38 82 60
40 112 84
32 82 60
35 82 60
38 82 60
40 112 84
GL6 400 630 2500 10A 15.875 20 116.57 9.2 140 105 5 0.0068 0.32 23 1°
42 112 84
45 112 84
48 112 84
50 112 84
40 112 84
42 112 84
45 112 84
GL7 400 630 2500 48 112 84 12A 19.05 18 127.78 10.9 150 122 7.4 12 0.38 2.8 1°
50 112 84
55 112 84
60 142 107
45 112 84
48 112 84
50 112 84
GL8 1000 500 2240 55 112 84 16A 25.4 16 154.33 14.3 180 135 11.1 0.025 50 3.8 1°
60 142 107
65 142 107
70 142 107
50 112 84
55 112 84
60 142 107
GL9 1600 500 2000 65 142 107 16A 25.4 20 186.5 14.3 215 145 20 0.061 0.5 3.8 1°
70 142 107
75 142 107
80 172 132
60 142 107
65 142 107
70 142 107
GL10 2500 315 1600 75 142 107 20A 31.75 18 213.02 17.8 245 165 26.1 0.079 0.63 4.7 1°
80 172 132
85 172 132
90 172 132
75 142 107
80 172 132
85 172 132
GL11 4000 250 1500 24A 38.1 16 231.49 21.5 270 195 39.2 0.188 0.76 5.7 1°
90 172 132
95 172 132
100 212 167
85 172 132
90 172 132
95 172 132
GL12 6300 250 1250 28A 44.45 16 270.08 24.9 310 205 59.4 0.38 0.88 6.6 1°
100 212 167
110 212 167
120 212 167
100 212 167
110 212 167
120 212 167
GL13 10000 200 1120 32A 50.8 18 340.8 28.6 380 230 86.5 0.86 1 7.6 1°
125 212 167
130 252 202
140 252 202
120 212 167
125 212 167
130 252 202
GL14 16000 200 1000 32A 50.8 22 405.22 28.6 450 250 150.8 2.06 1 7.6 1°
140 252 202
150 252 202
160 302 242
140 252 202
150 252 202
160 302 242
GL15 25000 200 900 40A 63.5 20 466.25 35.6 510 285 234.4 4.37 1.27 9.5 1°
170 302 242
180 302 242
190 352 282
