Flange rigid coupling

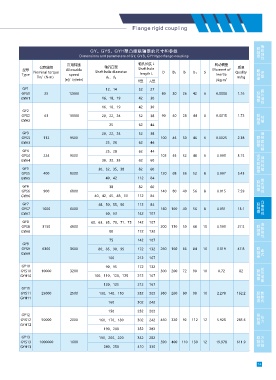

Dimensions and parameters of GY, GYS, GYH type flange coupling

许用转速 轴孔长度 L 转动惯量
公称转矩 轴孔直径 质量
型号 Allowable Shaft hole Moment of
Nominal torque Shaft hole diameter D D 1 b b 1 S Quality
Type speed length L inertia
Tn/（N·m） d 1 、d 2 m/kg
[n]/（r/min) Y型 J 1 型 I/kg·m 2
GY1 12、14 32 27
GYS1 25 12000 80 30 26 42 6 0.0008 1.16
GYH1 16、18、19 42 30
16、18、19 42 30
GY2
GYS2 63 10000 20、22、24 52 38 90 40 28 44 6 0.0015 1.72
GYH2
25 62 44

GY3 20、22、24 52 38
GYS3 112 9500 100 45 30 46 6 0.0025 2.38
GYH3 25、28 62 44
GY4 25、28 62 44
GYS4 224 9000 105 55 32 48 6 0.003 3.15
GYH4 30、32、35 82 60
GY5 30、32、35、38 82 60
GYS5 400 8000 120 68 36 52 8 0.007 5.43
GYH5 40、42 112 84
GY6 38 82 60
GYS6 900 6800 140 80 40 56 8 0.015 7.59
GYH6 40、42、45、48、50 112 84
GY7 48、50、55、56 112 84
GYS7 1600 6000 160 100 40 56 8 0.031 13.1
GYH7 60、63 142 107
GY8 60、63、65、70、71、75 142 107
GYS8 3150 4800 200 130 50 68 10 0.103 27.5
GYH8 80 172 132
75 142 107
GY9
GYS9 6300 3600 80、85、90、95 172 132 260 160 66 84 10 0.319 47.8
GYH9
100 212 167
GY10 90、95 172 132
GYS10 10000 3200 300 200 72 90 10 0.72 82
GYH10 100、110、120、125 212 167

120、125 212 167
GY11
GYS11 25000 2500 130、140、150 252 202 380 260 80 98 10 2.278 162.2
GYH11
160 302 242

150 252 202
GY12
GYS12 50000 2000 160、170、180 302 242 460 320 92 112 12 5.923 285.6
GYH12
190、200 352 282
GY13 190、200、220 352 282
GYS13 1000000 1600 590 400 110 130 12 19.978 611.9
GYH13 240、250 410 330
