Page 91 - China WGT Coupling products wgt.asia wgt.net.cn

标记示例 Tag Example

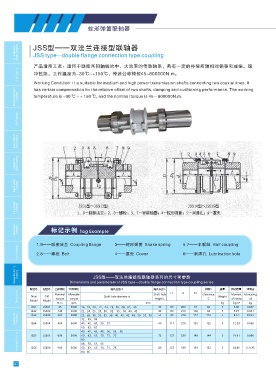

Dimensions and parameters of JSS type—double flange connection type coupling series
新型号 旧型号 公称转矩 许用转矩 轴孔直径 d 轴孔长度 L 间隙C 重量 转动惯量 润滑油
Nominal Allowable Shaft hole L2 D D1 Clearance Moment lubricating
New Old Shaft hole diameter d Weight
torque torque length L C of inertia oil
Model Model
N.m rpm mm kg kg.m² kg
JSS1 JS301 45 3600 18、19、20、 22、24、25、28、30、32、 35 35 89 203 97 86 5 3.86 0.027
JSS2 JS302 140 3600 22、24、25、28、30、 32、 35、 38、40、42 42 89 216 106 94 5 5.27 0.041
JSS3 JS303 224 3600 25、28、30、32、35、38、40、42、45、48、50、55、56 54 89 216 114 112 5 8.44 0.054
32、 35、 38
JSS4 JS304 400 3600 40、 42、 45、 50、 55 60 111 216 135 125 5 12.53 0.068
60、 63、 65
40、 42、 45、 48、 50、 55、 56
JSS5 JS305 630 3600 60、 63、 65、 70、 71、 75 73 127 330 148 144 5 19.61 0.086
80
48、 50、 55、 56
JSS6 JS306 900 3600 60、 63、 65、 70、 71、 75 80 127 330 159 152 5 24.65 0.1135
80、85
