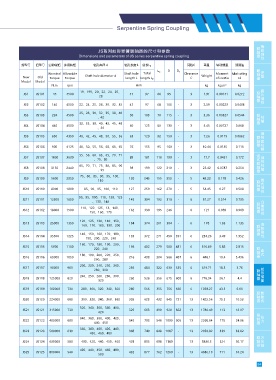

Page 88 - China WGT Coupling products wgt.asia wgt.net.cn

新型号 旧型号 公称转矩 许用转矩 轴孔直径 d 轴孔长度 L 总长L 0 间隙C 重量 转动惯量 润滑油
D
L 2 D 1
Nominal Allowable Shaft hole Total Clearance Moment lubricating
New Old torque torque Shaft hole diameter d length L length L 0 C Weight of inertia oil
Model Model
N.m rpm mm kg kg.m² kg
19、199、20、22、24、25、
JS1 JS101 45 4500 47 97 66 95 - 3 1.91 0.00141 0.0272
28
JS2 JS102 140 4500 22、24、25、28、30、32、35 47 97 68 105 - 3 2.59 0.00223 0.0408
25、28、30、32、35、38、40
JS3 JS103 224 4500 50 103 70 115 - 3 3.36 0.00327 0.0544
、42
32、35、38、40、42、45、48
JS4 JS104 440 4500 60 123 80 130 - 3 5.45 0.00727 0.068
、50
JS5 JS105 630 4350 40、42、45、48、50、55、56 63 129 92 150 - 3 7.26 0.0119 0.0862

JS6 JS106 900 4125 48、50、55、56、60、63、65 76 155 95 160 - 3 10.44 0.0185 0.113

55、56、60、63、65、70、71
JS7 JS107 1800 3600 89 181 116 190 - 3 17.7 0.0451 0.172
、75、80
65、70、71、75、80、85、90
JS8 JS108 3150 2440 98 199 122 210 - 3 25.42 0.0787 0.254
、95
75、80、85、90、95、100、
JS9 JS109 5600 2250 120 245 155 250 - 5 45.22 0.178 0.426
110
JS10 JS110 8000 1800 85、90、95、100、110 127 259 162 270 - 5 54.45 0.27 0.508
90、95、100、110、120、125
JS11 JS111 12500 1650 149 304 192 310 - 6 81.27 0.514 0.735
、130、140
110、120、125、13、140、
JS12 JS112 18000 1500 162 330 195 246 - 6 121 0.989 0.908
150、160、170
120、125、130、140、150、
JS13 JS113 25000 1350 184 374 201 384 - 6 178 1.85 1.135
160、170、180、190、200
140、150、160、170、180、
JS14 JS114 35500 1225 193 372 271 450 391 6 234.26 3.49 1.952
190、200、220、240
160、170、180、190、200、
JS15 JS115 5000 1100 198 402 279 500 431 6 316.89 5.82 2.815
220、240
180、190、200、220、250、
JS16 JS116 63000 1050 216 438 304 566 487 6 448.1 10.4 3.496
260、280
200、220、240、250、260、
JS17 JS117 90000 900 239 484 322 630 555 6 619.71 18.3 3.76
280、300
240、250、260、280、300、
JS18 JS118 125000 820 260 526 356 675 608 6 776.34 26.1 4.4
320
JS19 JS119 160000 730 280、300、320、340、360 280 566 355 756 660 6 1058.27 43.5 5.63

JS20 JS120 224000 680 300、320、340、360、380 305 623 432 845 751 13 1425.56 75.5 10.53
320、340、360、380、400、
JS21 JS121 315000 730 325 663 490 920 822 13 1786.49 113 16.07
420
340、360、380、400、420、
JS22 JS122 400000 680 345 703 546 1000 905 13 2268.64 175 24.06
440、450
360、380、400、420、440、
JS23 JS123 500000 630 368 749 648 1087 - 13 2950.82 339 33.82
450、460、480
JS24 JS124 630000 580 400、420、440、450、460 401 815 698 1180 - 13 3836.3 524 50.17

420、440、450、460、480、
JS25 JS125 800000 540 432 877 762 1260 - 13 4686.19 711 67.24
500
