Gear coupling

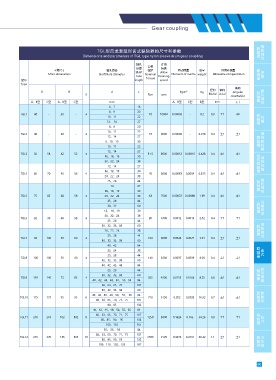

Dimensions and parameters of TGL type nylon sleeve drum gear coupling

轴孔 许用
公称
长度 转速
主要尺寸 轴孔直径 扭矩 转动惯量 重量 许用补偿量
Main dimensions Shaft hole diameter Shaft Nominal Allow Moment of inertia weight Allowable compensation
hole Rotating
Torque
型号 length speed
Type
角向
径向 轴向
D B d L kg.m² Kg Angular
S N.m rpm Radial Axial
orientation
A、B型 C型 A、B型 C型 mm A、B型 C型 B型 mm (。)
6、7 16
8、9 20
TGL1 40 - 38 - 4 10 10000 0.00003 - 0.2 0.3 土1 40
10、11 22
12、 14 27
8、9 20
10、11 22
TGL2 48 - 38 - 4 10 9000 0.00006 - 0.278 0.3 土1 土1
12、14 27
6、18、19 30
10、11 22
12、14 27
TGL3 56 58 42 52 4 31.5 8500 0.00012 0.00015 0.428 0.4 土1 土1
16、18、19 30
20、22、24 38
12、14 27
16、18、19 30
TGL4 66 70 46 56 4 45 8000 0.00033 0.0004 0.815 0.4 士1 士1
20、22、24 38
25、28 44
14 27
16、18、19 30
TGL5 75 85 48 58 4 20、22、24 38 63 7500 0.00072 0.00088 1.39 0.4 土1 土1
25、28 44
30、32 60
16、 18、19 30
20、22、24 38
TGL6 82 90 48 58 4 80 6700 0.0012 0.0015 2.02 0.4 土1 土1
25、28 44
30、32、35、38 60
20、22、24 38
25、28 44
TGL7 92 100 50 60 4 100 6000 0.0024 0.0027 3.01 0.4 土1 土1
30、32、35、38 60
40、42 84
22、24 38
25、28 44
TGL8 100 100 50 60 4 140 5600 0.0037 0.0039 4.06 0.4 土1 土1
30、32、35、38 60
40、42、45、48 84
25、28 44
30、32、35、38 60
TGL9 140 140 72 85 4 355 4000 0.0155 0.0166 8.25 0.6 土1 土1
40、42、45、48、50、 55、56 84
60、63、65、70 107
30、32、35、38 60
40、42、45、48、50、 55、 56 84
TGL10 175 175 95 95 6 710 3150 0.052 0.0535 16.92 0.7 土1 土1
60、63、65、70、71、75 107
80、85 132
40、42、45、48、50、55、56 84
60、63、65、70、71、75 107
TGL11 210 210 102 102 8 1250 3000 0.1624 0.165 34.26 0.8 土1 土1
80、85、 90、 95 132
100、110 167
50、 55、 56 84
60、63、65、70、71、75 107
TGL12 270 270 135 135 10 2500 2120 0.4674 0.4731 66.42 1.1 土1 土1
80、85、90、95 132
100、110、120、125 167
