Gear coupling

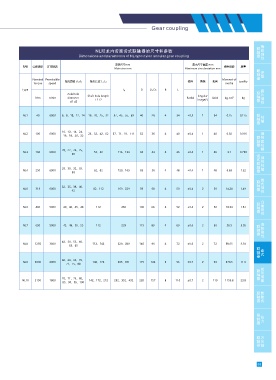

Dimensions and parameters of NL type nylon annular gear coupling

主要尺寸mm 最大尺寸偏差 mm
型号 公称扭矩 许用转速 惯性扭矩 质量
Main size mm Maximum size deviation mm
Nominal Permissible Moment of
轴孔直径 d 1 d 2 轴孔长度 L 1 L 2 径向 角像 轴向 quality
torque speed inertia
Type L 0 D D 1 D 2 B L
Axle hole
Shaft hole length Angular
N·m r/min diameter L1 L2 Radial image(°) Axial kg cm 2 kg
d1 d2

NL1 40 6000 6、8、10、12、14 16、20、25、32 37、45、55、69 40 26 4 34 ±0.3 1 34 0.25 0.175

10、12、14、24、
NL2 100 6000 25、32、42、52 57、71、91、111 52 36 4 40 ±0.4 1 40 0.92 0.316
16、18、20、22

20、22、24、25、
NL3 160 6000 52、62 113、133 66 44 4 46 ±0.4 1 46 3.1 9.739
28

28、30、32、35、
NL4 250 6000 62、82 129、169 83 58 4 48 ±0.4 1 48 8.69 1.22
38
32、35、38、40、
NL5 315 6000 82、112 169、229 93 68 4 50 ±0.4 2 50 14.28 1.49
42

NL6 400 5000 40、42、45、48 112 230 100 68 4 52 ±0.4 2 52 18.34 1.81

NL7 630 5000 45、48、50、55 112 229 115 80 4 60 ±0.6 2 60 56.5 3.05

48、50、55、60、
NL8 1250 3600 112、142 229、289 140 96 4 72 ±0.6 2 72 98.55 5.18
63、65

60、63、65、70、
NL9 2000 2000 142、172 295、351 175 124 6 93 ±0.7 2 93 370.5 11.5
71、75、80

70、71、75、80、
NL10 3150 1800 142、172、212 292、352、432 220 157 8 110 ±0.7 2 110 1156.8 23.8
85、90、95、100
