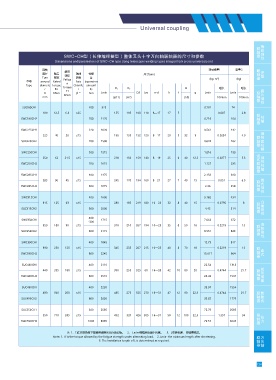

Page 128 - China WGT Coupling products wgt.asia wgt.net.cn

回转 转动惯量I 重量G
疲劳
直径 额定 轴线 伸缩 尺寸(um)
转矩
Turn 转矩 折角 量
Fatigu (kg. m²) (kg)
型号 around Rated Axis Expansion
e
Type diamete torque Chamfe amount
torque
r Tn Tf r Ls D 1 D 2 B 增长 增长
D KN.m β ° mm Lmin D3 Lm n-d k t g Lmin Lmin
KN.m
mm (js11) (H7) （h9) 100mm 100mm
SUCI80CHI 200 925 0.181 74
180 12.5 6.3 ≤25 155 105 108 110 8—17 17 5 0.007 2.8
SWC180CH2 700 1125 0.216 104
SWC225CH1 220 1020 0.561 132
225 40 20 ≤15 196 135 152 120 8—17 20 5 32 9 0.0234 4.9
SUC225CH2 700 1500 0.674 182

SWC250CHI 300 1215 1.016 190
250 63 31.5 ≤15 218 150 159 140 8—19 25 6 40 12.5 0.0277 5.3
SWC250CH2 700 1615 1.127 235

SWC285CH1 400 1475 2.156 300
285 90 45 ≤15 245 170 194 160 8—21 27 7 40 15 0.051 6.3
SWC285CH2 800 1875 2.36 358

SWC315CHI 400 1600 3.182 434
315 125 63 ≤15 280 185 219 180 10—23 32 8 40 15 0.0795 8
SUC315CH2 800 2000 4.45 514
400
SWC350CHI 1715 7.663 672
-300
350 180 90 ≤15 310 210 267 194 10—23 35 8 50 16 0.2219 15
SUC350CH2 800 2115 8.551 823

SWC390CHI 400 1845 12.73 817
390 250 125 ≤15 345 235 267 215 10—25 40 8 70 18 0.2219 15
SWC390CH2 800 2245 13.617 964

SUC440CHI 400 2110 22.54 1312
440 355 180 ≤15 390 255 325 60 16—28 42 10 80 20 0.4744 21.7
SWC440CH2 800 2510 24.43 1537

SUC490CHI 400 2220 33.97 1554
490 500 250 ≤15 435 275 325 270 16—31 47 12 90 22.5 0.4744 21.7
SUC490CH2 800 2620 35.87 1779

SUC550CH1 500 2585 72.79 2585
550 710 335 ≤15 492 320 426 305 16—31 50 12 100 22.5 1.357 34
SWC550CH2 1000 3085 79.57 3045

注: 1、T f 在交变负荷下按疲劳强度所允许的转矩。 2、 Lmin-缩短后的最小长度。 3、L安装长度、 按需要确定。
Note: 1. Tf is the torque allowed by the fatigue strength under alternating load. 2. Lmin- the minimum length after shortening.
3. The installation length of L is determined as required.
