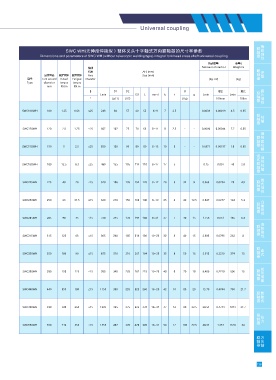

Page 130 - China WGT Coupling products wgt.asia wgt.net.cn

转动惯量I 重量G
轴线 Moment of inertia I Weight G
折角 尺寸(mm)
回转直径 额定转矩 疲劳转矩 Axis Size (mm)
型号 Turn around Rated Fatigue Chamfer (kg. m²) (kg)
Type diameter torque torque
mm KN.m KN.m
β D1 D2 B 增长 增长
Lmin D3 L mn-d k t g Lmin Lmin
° (js11) (H7) (Hg) 100mm 100m

SWC10OWH 100 1.25 0.63 ≤25 243 84 57 60 55 6~9 7 2.5 - - 0.0039 0.00019 4.5 0.35

SWC120WH 120 2.5 1.25 ≤25 307 102 75 70 65 8~11 8 2.5 - - 0.0096 0.00044 7.7 0.55

SWC15OWH 150 5 2.5 ≤25 350 130 90 89 80 8~13 10 3 - - 0.0371 0.00157 18 0.85

SWC18OWH 180 12.5 6.3 ≤25 480 155 105 114 110 8~17 17 5 - - 0.15 0.007 48 2.8

SWC225WH 225 40 20 ≤15 520 196 135 152 120 8~17 20 5 32 9 0.365 0.0234 78 4.9

SWC250WH 250 63 31.5 ≤15 620 218 150 168 140 8~19 25 6 40 12.5 0.847 0.0277 124 5.3

SWC285WH 285 90 45 ≤15 720 245 170 194 160 8~21 27 7 40 15 1.756 0.051 185 6.3

SWC315WH 315 125 63 ≤15 805 280 185 219 180 10~23 32 8 40 15 2.893 0.0795 262 8

SWC350WH 350 180 90 ≤15 875 310 210 267 194 10~23 35 8 50 16 5.013 0.2219 374 15

SWC390WH 390 250 125 ≤15 955 345 235 267 215 10~25 40 8 70 18 8.406 0.2219 506 15

SWC440WH 440 355 180 ≤15 1155 390 255 325 260 16~28 42 10 80 20 15.79 0.4744 790 21.7

SWC490WH 490 500 250 ≤15 1205 435 275 325 270 16~31 47 12 90 22.5 26.54 0.4744 1014 21.7

SWC550WH 550 710 355 ≤15 1355 492 320 426 305 16~31 50 12 100 22.5 48.32 1.357 1526 34
